Norma Aplicável
ABNT NBR NM 247-3 Cabos isolados com policloreto de vinila (PVC) para tensões nominais até 450/750 V, inclusive - Parte 3 - Condutores isolados (sem cobertura) para instalações fixas (IEC 60227-3, MOD).
Aplicação
Condutor com características de não propagação e autoextinção do fogo. Recomendado para instalações de luz e força de casas, prédios residenciais, comerciais e industriais.
Construção
Condutor: condutor sólido de cobre nu, têmpera mole e encordoamento classe 1 de acordo com a ABNT NBR NM 280.
Isolação:
Camada interna: PVC/A 70°C - composto termoplástico extrudado à base de policloreto de vinila, com características especiais para não propagação e autoextinção do fogo.
Camada externa: PVC/A 70ºC - composto termoplástico extrudado à base de policloreto de vinila, com características para facilitar o deslizamento dos fios pelos eletrodutos.
Cores

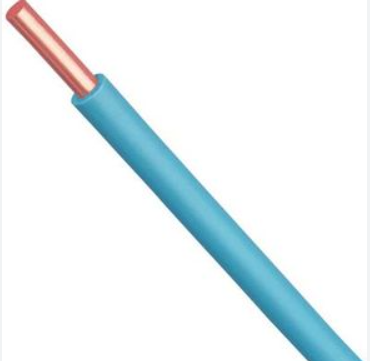

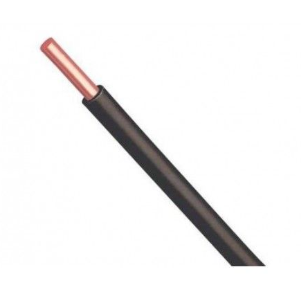

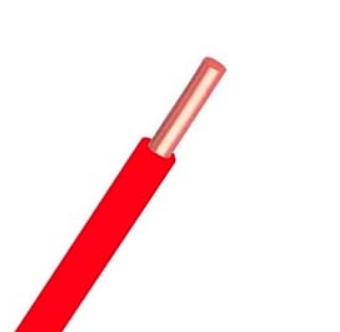

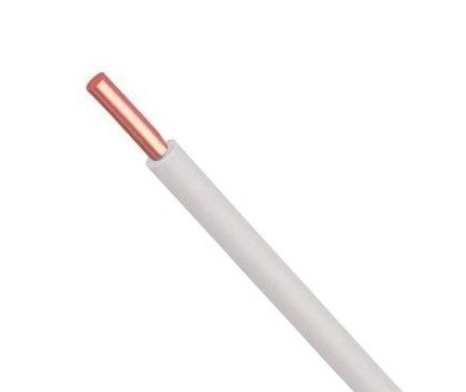

Amarelo, azul, branco, cinza, preto, verde e vermelho.
Temperaturas máximas do condutor
-
_x0001_
- 70°C em regime permanente; _x0001_
- 100°C em regime de sobrecarga; _x0001_
- 160°C em regime de curto-circuito.
Métodos de instalação recomendados
Eletrodutos aparentes, embutidos em alvenaria, em espaço de construção, em canaleta fechada ou ventilada e instalados diretamente sobre isoladores.
